黑行者越野护航仪二代安装操作·越野改装
2019-02-15 12:13:54
【拆箱图】
1、中控台护航仪； 2、电信全网通流量卡；
3、电源线组； 4、倒车后视线组；
5、倒车后视箭头； 6、OBD延长线；
7、OBD行车电脑；

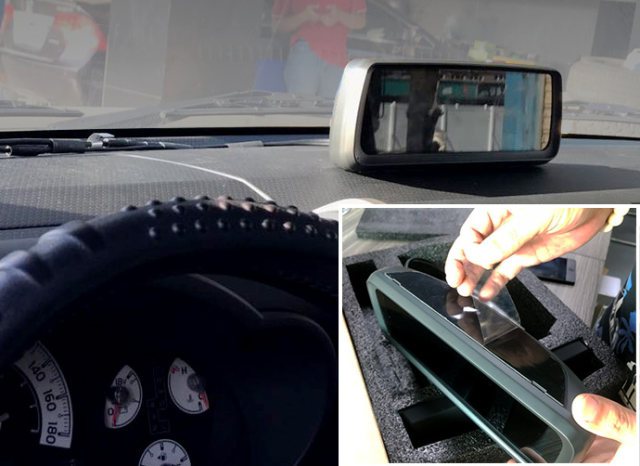

【第一步】固定护航仪
撕掉底胶膜，粘到规划好的中控台位置
设备连接电源线（ 1号大头连护航仪、2号连OBD延长线、3号已连后视镜）
线头与线头对接部位一定要用电胶带缠紧
【第二步】电源线走线
把电源线插在主机的接口，沿着前面风挡玻璃走到A柱位置
线组串联大图说明；
* 1号圈：护航仪连接电源（电源线组大头）；
* 2号圈：后视镜线组连接电源线组（出货已连好）；
* 3号圈：电源线连接OBD延长线；
* 4号圈：后视镜线组连接镜头（出货已连好）；
* 5号圈：OBD与OBD延长线相连；
* 正极头接5A以上电源；
* ACC头接ON启动电源；
* 地线头接任意打铁位置；
* 后视镜线组多出红色线头接电源；
【第三步】倒车后视走线
后视摄像头接线：建议加装继电器一个，（原车倒车灯线与护航仪倒车线连接处加装继电器）防止倒车影像抖动
【第四步】接通电源
找到车的电源盒位置，去下盖板，盖板上面有电路指示图，对应相应的电源孔位（黄线正极接5A以上电源，红线ACC接ON启动电源，黑线地线接任意打铁位置）。
找到原车OBD插口位置，并插上OBD行车电脑。
拆除流量卡包装，并按上图插卡。
开机测试：主界面点按【reset】重置平衡仪。
完成安装
